Фланцы стальные приварные: практическое руководство по выбору, сварке и эксплуатации
Фланцы — это те самые кругляши с отверстиями под болты, которые чаще всего остаются в тени труб и насосов, но без них система просто не соберётся. Приварные стальные фланцы заслуживают отдельного разговора: они надёжнее, чем многие альтернативы, но требуют внимания при выборе и монтаже. В этой статье разберём, какие бывают приварные фланцы, как их правильно подбирать, как варить и какие ошибки чаще всего приводят к проблемам в эксплуатации.
Я постараюсь писать просто и по делу, избегая сухих формулировок. В тексте — практические советы, таблицы для быстрой навигации и короткие списки шагов, которые реально пригодятся на стройке или в цеху.

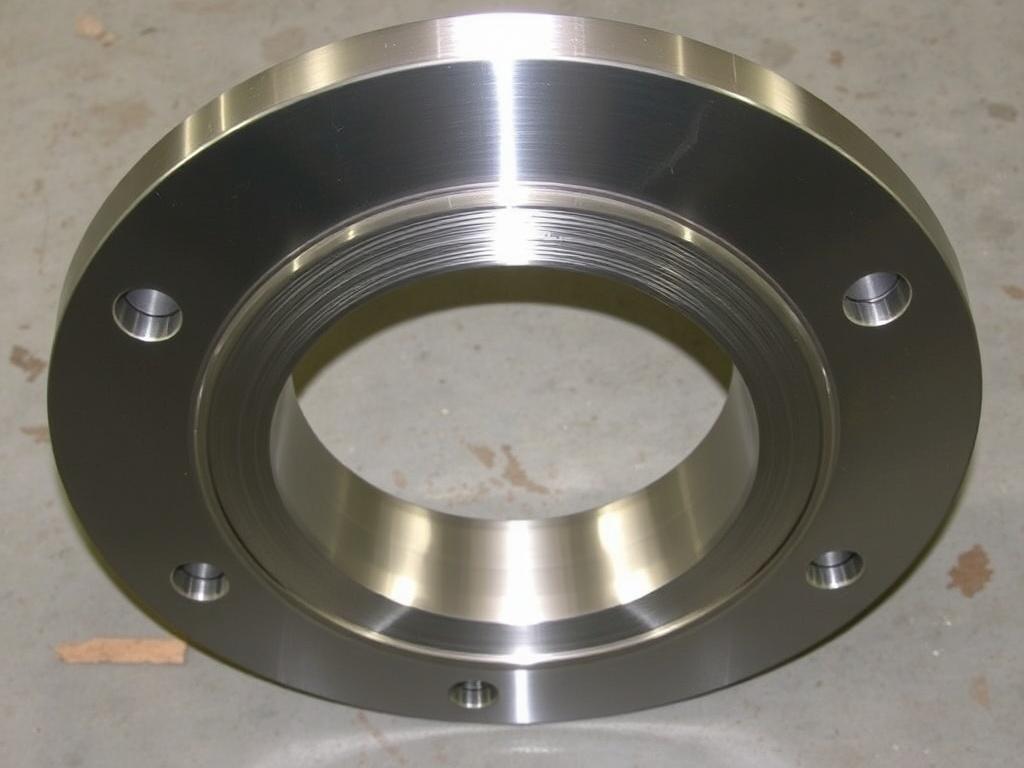

Что такое приварной фланец и где он используется
Приварной фланец — это элемент соединения трубопроводов, который фиксируется на трубе сваркой, и затем при помощи болтов скрепляется с соответствующим ответным фланцем. Главное отличие от резьбового или развальцованного соединения в том, что приварной вариант обеспечивает высокую жёсткость и герметичность, а также хорошую способность выдерживать осевые и радиальные нагрузки. На сайте https://armstroy-nn.ru/catalog/flantsy/ можно получить больше информации про фланцы стальные приварные.
Чаще всего такие фланцы применяют в магистралях с давлением и температурой выше средних, в промышленном паропроводе, теплоэнергетике, нефтегазе и химии. Они подходят там, где критична надёжность стыка и где возможна грамотная сварка и последующий контроль шва.
Типы приварных фланцев и их конструктивные отличия
Среди приварных фланцев выделяются несколько конструкций, которые различаются по способу присоединения к трубе и форме торца. Это важно: от конструкции зависит технология сварки, прочность соединения и стоимость.
Коротко о самых распространённых типах. Ниже каждый тип описан в паре предложений, чтобы сразу понять различие и назначение.
Воротниковый фланец (weld neck)
Это фланец с коническим воротником, который приваривается по окружности к трубе. Такой фланец выгодно распределяет напряжения от трубы в тело фланца, поэтому его выбирают для высоких давлений и температур. Он дороже в изготовлении и требует точной подготовки кромок, но это оправдано высокой надёжностью.
Для магистралей с динамическими нагрузками или большой длиной трубопровода воротниковый фланец — мой личный выбор при расчёте на долговечность и минимальные проблемы с усталостными трещинами.
Насадной фланец (slip-on)
Насадной фланец надевается на трубу и приваривается по наружному и внутреннему шву. Его проще установить, чем воротниковый, но он уступает по прочности и герметичности при высоком давлении. Выгоден при средних давлениях и в случаях, когда бюджет или доступность изделий важны.
Если требуется частая разборка и нет экстремальных условий, насадной фланец часто выбирают из соображений простоты монтажа.
Фланец под розетку (socket weld)
Труба вставляется в розетку фланца и сваривается встык. Конструкция применяется на меньших диаметрах и также обеспечивает аккуратный корень шва. Подходит для технологических линий, где важна компактность и отсутствие большого внутреннего уступа.
Часто socket weld используют в промышленном оборудовании малого диаметра — там, где воротниковый фланец был бы избыточен.
Фланец с упором (lap joint и stub end)
Эта конструкция подразумевает применение разворотного кольца (lap joint) в паре с насадочным торцом (stub end), который приваривают к трубе. Сам фланец не приваривают: он свободно скользит по торцу. Это удобно для быстрого демонтажа и выравнивания болтовых отверстий, особенно при частом обслуживании.
Для производства применяют там, где часто нужна разборка, например, в технологических сосудов или в армированных узлах.
Материалы, стандарты и марки стали
Выбор стали для фланца определяется рабочими условиями: температурой, давлением, агрессивностью среды и требуемым сроком службы. Чаще всего применяют углеродистую сталь для невысоких температур, хромомолибденовые и легированные стали для повышенных температур и нержавеющие — для коррозионно-агрессивных сред.
При выборе ориентируйтесь на международные и национальные стандарты: они описывают геометрию фланцев, посадочные размеры и допуски. В проектах обычно указывают совместимость по стандартизированным номинальным давлениям и диаметрам, чтобы обеспечить взаимозаменяемость изделий.
Важно: материал фланца и материала трубы должен быть совместим по сварке и эксплуатационным характеристикам. Неправильный подбор ведёт к трещинам при сварке или к ускоренной коррозии в зоне стыка.
Как выбирать фланец: таблица быстрого принятия решения
Ниже — компактная таблица, которая поможет быстро сориентироваться при выборе фланца по ключевым параметрам. Она не заменит инженерного расчёта, но даст практическую подсказку.
| Параметр | Что учитывать | Практическая рекомендация |
|---|---|---|
| Давление | Номинальное рабочее давление, пульсации | Для высоких давлений — воротниковый; для средних — насадной или socket |
| Диаметр трубы | Номинальный проход (DN) | Малые диаметры — socket; большие — воротниковый или насадной |
| Температура | Рабочая и пиковая температуры | Высокие температуры — легированные стали, воротниковые фланцы |
| Среда | Коррозионность, наличие абразивов | Агрессивные среды — нержавеющие или специальные сплавы |
| Монтаж/сервис | Частота разборки, доступность болтов | Частая разборка — lap joint; ограниченный доступ — стационарные приварные |
Монтаж и сварка: от подготовки к испытаниям
Правильная сварка фланца — это не только умение сварщика, но и подготовка: зачистка, снятие фасок, контроль за зазором и углом фаски. Для воротникового фланца нужна точная подгонка, а для насадного — контроль внутреннего и наружного швов.
Несколько практических рекомендаций, которые помогают избежать проблем: предварительный прогрев для толстостенных труб и углеродистых сталей, использование подходящего рода сварочной проволоки или электрода, установка точечных прихватов для выравнивания по осям и болтовых отверстий, управление деформацией при длине участка сварки.
После сварки обязательно проводят контроль качества шва: визуальный осмотр, магнитопорошковая дефектоскопия при поверхностных дефектах, рентген или ультразвук для контроля корня шва. Затем — испытание соединения гидростатическим или пневматическим способом в соответствии с проектной документацией.
Защита от коррозии и эксплуатационные нюансы
Металлический фланец постоянно находится под угрозой коррозии: контакт атмосферы с конденсатом, агрессивная среда внутри трубы, разность потенциалов при сварных швах. Решения простые, но обязательные: правильный подбор материала, защитные покрытия и грамотная герметизация стыка.
Частые способы защиты: лакокрасочные покрытия для наружной поверхности, антикоррозионные прокладки и герметики для фланцевого соединения, электрохимическая защита в системах с подземными участками. При выборе покрытия учитывайте температуру и химические воздействия — не всё покрытие выдержит кислоты или высокую температуру.
Диагностика и регулярный уход
Регулярный осмотр фланцев снижает риск внезапной аварии. Визуально проверяйте состояние болтовых соединений, наличие течей и ржавчины, равномерность зажима прокладки. Если есть признаки усталости металла или микротрещин — направляйте на НК (неразрушающий контроль).
План технического обслуживания должен включать проверку крутящего момента болтов, замену прокладки при каждом демонтаже, и периодический контроль швов в местах повышенной вибрации. Эти простые меры продлевают срок службы системы и экономят деньги на ремонтах.
Цены, логистика и что влияет на стоимость
Цена фланца складывается из нескольких факторов: материала, сложности исполнения (например, воротниковый дороже насадного), стандарта и наличия сертификации, объёма заказа и сроков поставки. Изготовление под заказ или нестандартные размеры повышают стоимость и сроки.
Если закупаете крупную партию, обсудите с поставщиком условия по сертификации и гарантии качества. Часто лучше переплатить за проверенный материал и квалифицированный контроль, чем экономить на первом этапе и получать дорогостоящие ремонты позже.
Полезный чек-лист при покупке и монтаже
- Проверьте совместимость фланца и трубы по материалу и толщине стенки.
- Уточните стандарт и размеры (DN, PN/CL).
- Потребуйте документы по материалам и результатам контроля качества.
- Планируйте сварку с заделом на предварительный прогрев и последующую термообработку, если требуется.
- После монтажа проведите НК и гидростатическое испытание в соответствии с проектом.
Заключение
Приварные стальные фланцы — надёжное решение для трубопроводов, где важны прочность и герметичность. Их выбор зависит от давления, диаметра, температуры и агрессивности среды. Технически грамотный подбор материала, аккуратная подготовка к сварке и обязательный контроль качества существенно снижают риск поломок. Если подходить к вопросу практично: понять условия работы, подготовить монтаж и следовать проверенным процедурам контроля, то фланцы прослужат долго и без сюрпризов.
Если хотите, могу помочь с проверочным списком для конкретного проекта: укажите диаметр, давление и среду — и подскажу оптимальный тип фланца и материал.
