Напорная асбестоцементная труба 400 мм — выбор класса и муфт

При строительстве напорных инженерных коммуникаций важно правильно определить рабочее давление, диаметр и тип соединений. Особенно тщательно эти параметры проверяют для трубопроводов большого сечения, где ошибки при выборе материалов могут привести к значительным затратам на замену отдельных участков.

Асбестоцементные трубы условным проходом 400 мм выпускаются в различных исполнениях. В ассортименте встречаются как безнапорные изделия, так и трубы, рассчитанные на работу под определённым внутренним давлением. При этом одинаковое обозначение диаметра не означает совпадения толщины стенки, массы и геометрических размеров. Поэтому при выборе необходимо учитывать полный типоразмер, класс давления и технические характеристики соединительных муфт.

Чем напорная труба отличается от безнапорной?

Безнапорные хризотилцементные трубы предназначены для инженерных систем, в которых не предусматривается постоянное внутреннее избыточное давление. Они могут применяться в самотечных трубопроводах и других предусмотренных технической документацией конструкциях.

Напорные изделия рассчитаны на определённое гидравлическое давление. Для них устанавливаются специальные требования к прочности и испытаниям. Такие трубы используются в водопроводных, мелиоративных и других системах, где соответствующее применение предусмотрено проектом.

Разница между исполнениями заключается не только в толщине стенки. Для напорного трубопровода особенно важны характеристики соединений, поскольку вся система должна сохранять работоспособность при расчётном давлении.

Следовательно, заменять напорную трубу безнапорной только на основании совпадающего условного прохода нельзя.

Что означают классы ВТ6 и ВТ9?

Для напорных хризотилцементных труб применяется классификация по рабочему давлению. В частности, обозначение ВТ6 соответствует классу 0,6 МПа, а ВТ9 — 0,9 МПа.

Такие значения позволяют определить нормативный уровень давления, на который рассчитано изделие при установленных условиях. Однако они не заменяют полноценный расчёт трубопровода.

При проектировании учитывают рабочий режим, возможные изменения давления, внешние нагрузки, характеристики грунта и особенности соединительных элементов.

Важно понимать, что выбор более высокого класса не всегда необходим. Если проект предусматривает трубу ВТ6 и её применение обосновано расчётом, использование другого класса должно оцениваться с точки зрения совместимости и стоимости.

При этом наличие определённого класса в стандарте не означает, что любое сочетание диаметра и давления обязательно представлено у поставщика. Доступность конкретного изделия необходимо уточнять отдельно.

Какие характеристики имеет труба 400 мм ВТ6?

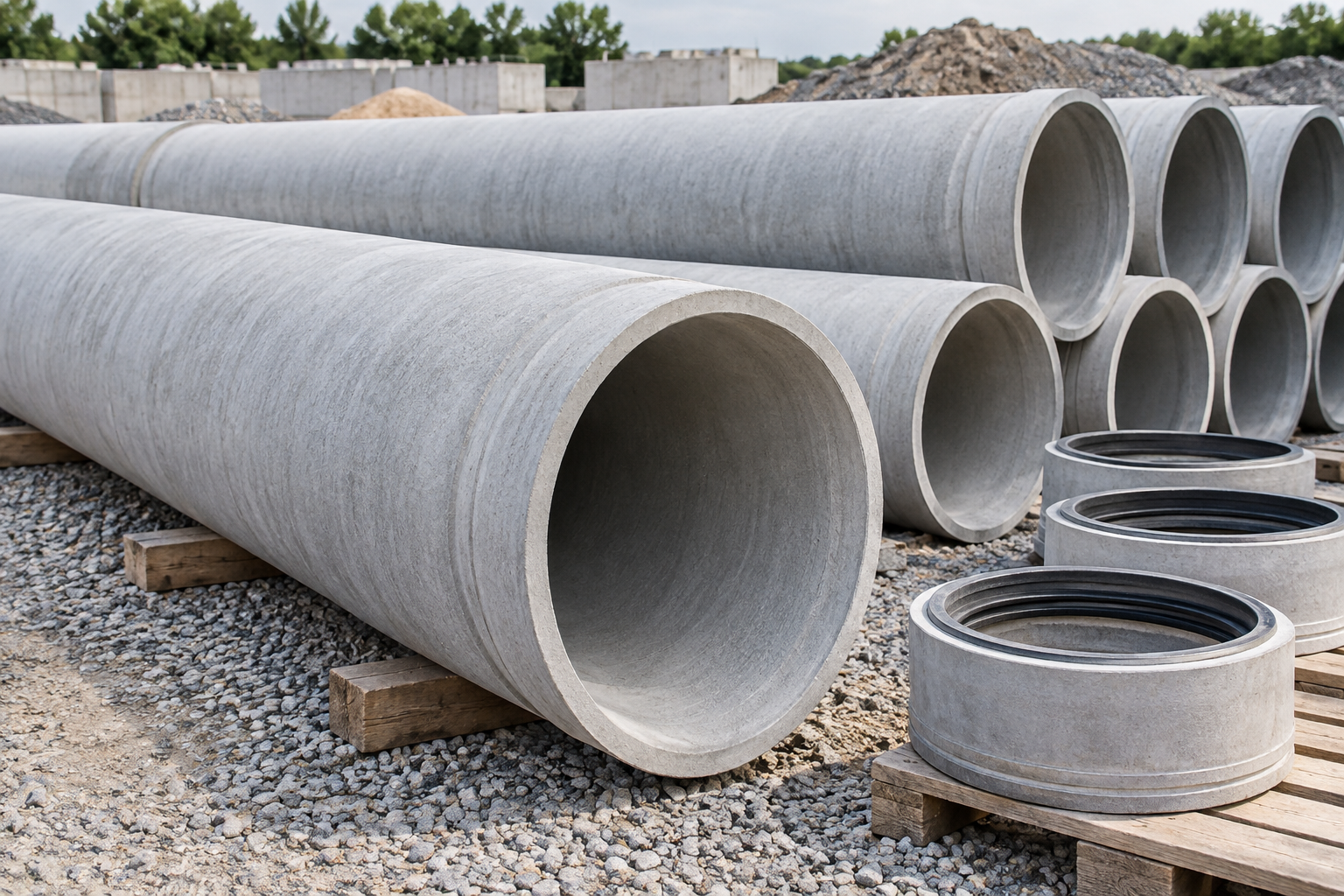

В каталоге строительных материалов представлена напорная асбестоцементная труба условным проходом 400 мм класса ВТ6 длиной пять метров. Для конкретного изделия указаны наружный диаметр обточенного конца 427 мм, внутренний диаметр 358 мм и масса 330,8 кг. Продукция изготавливается по ГОСТ 31416-2009.

Эти значения показывают, почему нельзя ориентироваться только на условный проход. Несмотря на обозначение 400 мм, фактическое внутреннее сечение и размеры наружной поверхности отличаются от номинального значения. При расчёте пропускной способности необходимо использовать реальные геометрические характеристики, а при подборе муфт — размеры, предусмотренные для соответствующего типа трубы. Масса 330,8 кг означает, что для перевозки и укладки требуется механизированное оборудование. Даже небольшая партия таких изделий представляет собой значительный груз.

Как правильно подобрать соединительные муфты?

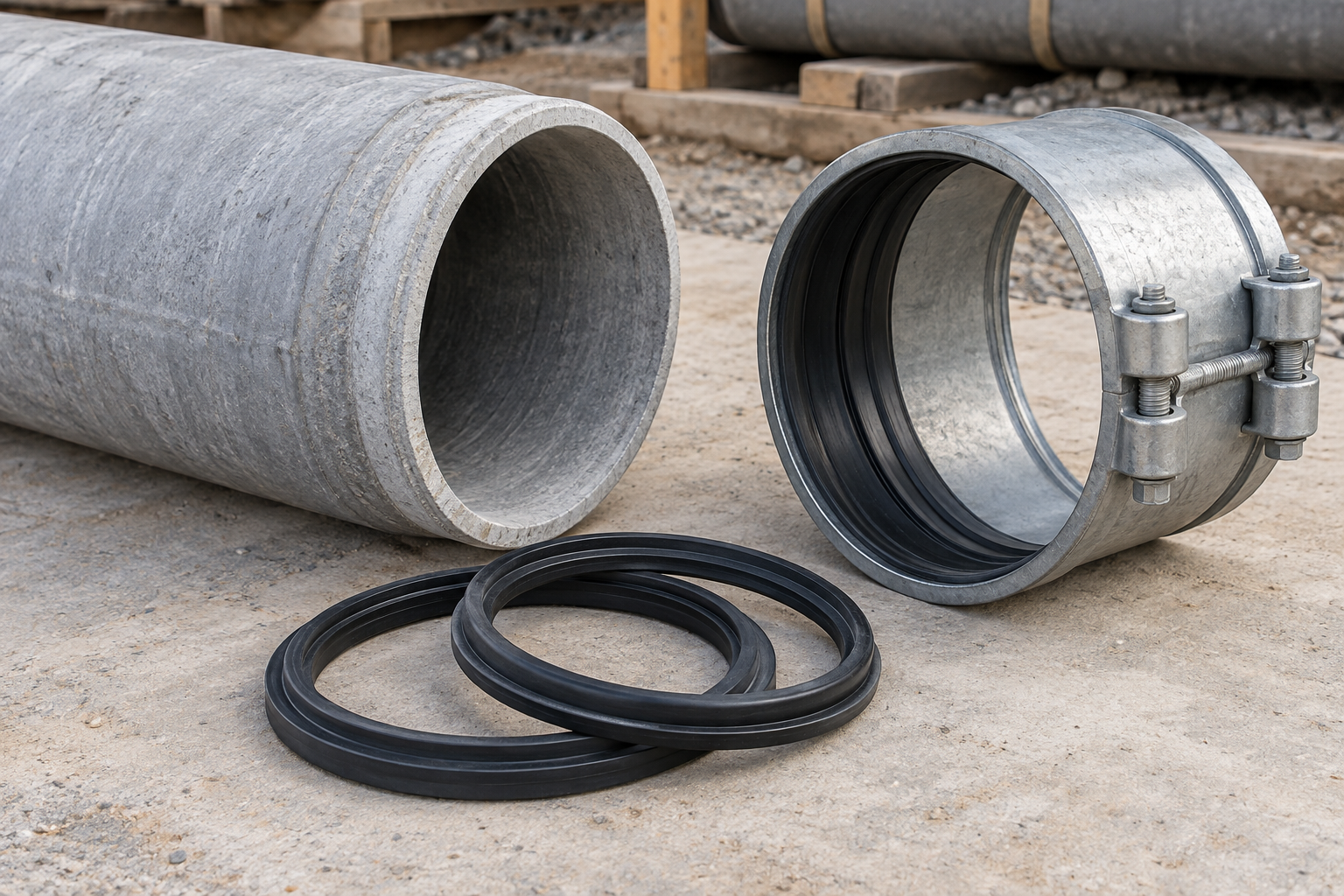

Соединение напорных хризотилцементных труб выполняется с использованием специальных муфт и уплотнительных элементов. Конструкция соединения должна соответствовать типу трубы, её геометрии и условиям работы системы. Для напорных изделий применяются муфты соответствующих классов, в том числе САМ. Но при выборе необходимо проверять совместимость конкретного соединительного элемента с выбранной трубой.

Нельзя подбирать муфту только по надписи «400 мм». Необходимо учитывать наружный диаметр соединяемых концов, особенности их обработки и требования к рабочему давлению. Особенно внимательно следует относиться к соединению труб из разных партий или продукции разных производителей. Даже при одинаковом условном проходе могут существовать отличия, требующие дополнительной проверки. Перед монтажом осматривают торцы, контактные поверхности и уплотнения. Повреждения или загрязнения могут помешать правильной установке соединения.

Как учитывать гидравлические нагрузки?

При нормальной работе напорного трубопровода давление может изменяться в определённых пределах. Но помимо обычного рабочего режима необходимо учитывать возможные переходные процессы. Например, при остановке насосного оборудования или быстром изменении положения запорной арматуры могут возникать гидравлические удары. Их величина зависит от скорости движения жидкости, протяжённости трубопровода и других параметров системы.

Поэтому подбор класса трубы выполняют с учётом расчётного давления и требований проекта. При необходимости предусматривают специальные устройства и схемы управления, уменьшающие нежелательные изменения гидравлического режима. Нельзя полагаться исключительно на то, что труба относится к классу ВТ6 или ВТ9. Работоспособность системы определяется также качеством соединений, правильностью монтажа и соответствием всех элементов проектным требованиям.

Как рассчитать количество труб и массу поставки?

Предположим, необходимо построить прямолинейный участок длиной 150 метров. Для него рассматриваются напорные трубы 400 мм ВТ6 номинальной длиной пять метров. Простой расчёт показывает 150 / 5 = 30 труб. Это предварительное количество, поскольку фактическая монтажная длина зависит от конструкции соединений и расположения отдельных элементов трубопровода. Если масса одной трубы составляет 330,8 кг, партия из тридцати изделий будет весить 9924 кг без упаковки и комплектующих.

Для такого заказа необходимо заранее организовать перевозку, предусмотреть разгрузочную технику и определить место складирования. Кроме того, понадобится соответствующее количество соединительных элементов. Посмотреть ассортимент можно в разделе напорных труб 400 мм. При подготовке заказа необходимо сверить требуемый класс давления и наличие совместимых муфт.

Какие требования предъявляются к укладке?

При подземной прокладке основание должно соответствовать требованиям проекта и обеспечивать равномерное опирание трубы. Недопустимо размещать тяжёлые изделия на отдельных выступающих камнях или неподготовленных участках грунта. Особое внимание уделяют зонам соединений. Они должны позволять правильно установить муфты и не создавать непредусмотренных нагрузок на торцы.

Для труб большого диаметра необходимо тщательно организовать процесс опускания в траншею. Используемое грузоподъёмное оборудование должно соответствовать массе изделия, а приспособления для захвата — обеспечивать его устойчивое положение. После укладки проводят предусмотренные проектом контрольные операции и испытания. Для напорных систем особое значение имеет проверка герметичности и работоспособности соединений.

Что проверить перед заказом?

Перед приобретением напорных труб следует подготовить полную спецификацию. Она должна содержать назначение трубопровода, условный проход, класс рабочего давления, длину изделий и требования к соединениям.

При выборе необходимо проверить:

• Соответствие класса давления проекту.
• Фактические геометрические характеристики.
• Совместимость соединительных муфт.
• Массу каждого изделия и всей партии.
• Наличие документов на продукцию.
• Возможность организовать доставку и разгрузку.

Если проект предусматривает определённое исполнение, заменять его другим без технического согласования не следует.

Напорная асбестоцементная труба 400 мм представляет собой крупноформатное изделие для соответствующих инженерных систем. Её выбор требует проверки рабочего давления, размеров и совместимости соединений. Предварительный расчёт массы партии и продуманная технология укладки позволяют избежать дополнительных сложностей при строительстве трубопровода.
